Montage ÜBER WASSER:

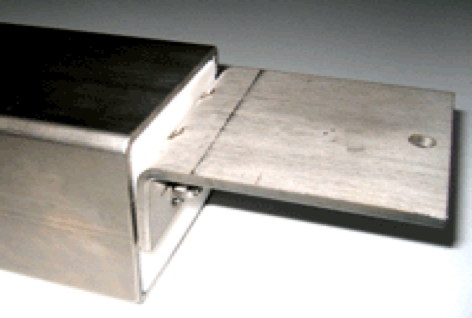

STURZBALKEN AUS EDELSTAHL V2A-100x100mm(*)

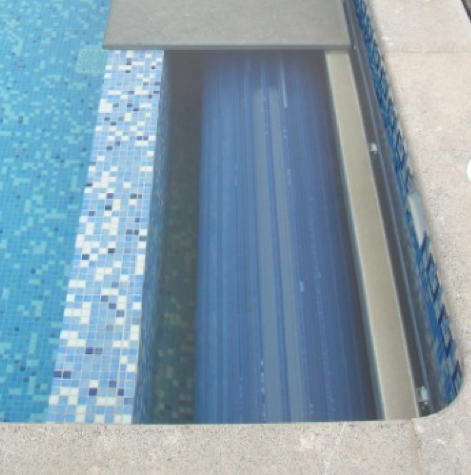

Sturzbalken AISI 304 – 1.4306. Der Sturzbalken (100x100x5mm) wird angewendet zum abdecken des Rollladenschachtes. Das Wasserniveau kann nicht ganz hoch gefahren werden da die Lamellen unter den Sturzbalken schwimmen. Der Sturzbalken ist regelbar in der Höhe und also anpassbar je nach Stärke des Randsteines.

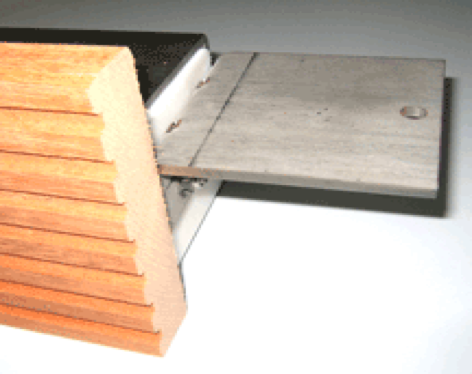

In Kombination mit einem Rost aus Holz oder Kunststoff wird der Sturzbalken auf der
Stirnseite verkleidet mit einem Holzbrett oder Aluminiumbrett. Wenn Sie keinen Rost bestellen,
wird auf der Stirnseite gar nichts montiert.

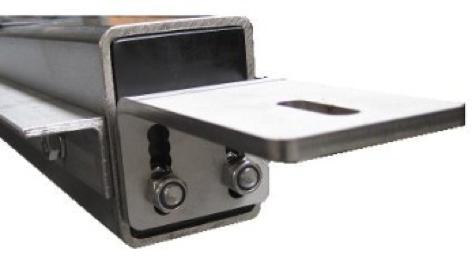

STURZBALKEN AUS EDELSTAHL V2A-80x60mm mit L-Profil
Sturzbalken AISI 304 – 1.4306. Bis einer Beckenbreite von 4m kann man einen kleineren Sturzbalken verwenden. Der Rost aus Kunststoff oder Holz liegt auf einem L-Profil hinter dem Sturzbalken. Oberseite und Stirnseite des Sturzbalkens sind sichtbar und deshalb gebürstet. Der Sturzbalken ist regelbar in der Höhe und also anpassbar je nach Stärke des Randsteines.

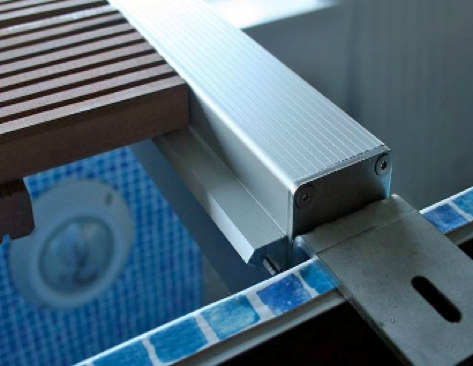

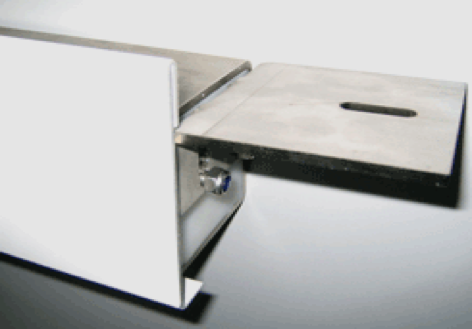

STURZBALKEN AUS ALUMINIUM 110x65mm(*)
Der Sturzbalken aus anodisiertem Aluminium ist eine Alternative für den Sturzbalken aus Edelstahl. Der Sturzbalken ist regelbar in der Höhe und also anpassbar je nach Stärke des Randsteines. Oberseite und Stirnseite des Sturzbalkens sind sichtbar und anodisiert (25µm).

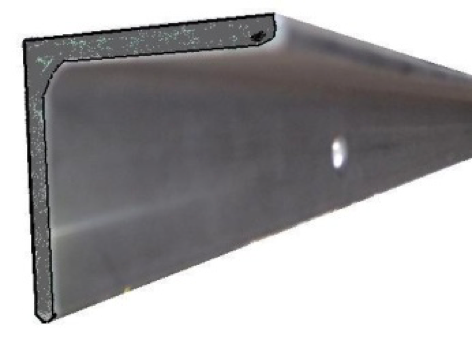

L-PROFIL AUS EDELSTAHL V4A-L30x30mm (1.4404)
Dieses L-Profil (30x30x3mm) kann man vorne auf den Stützen befestigen.
L-PROFIL AUS EDELSTAHL V4A-L50x50mm (1.4404)
Dieses L-Profil (50x50x5mm) kann man vorne auf den Stützen befestigen.

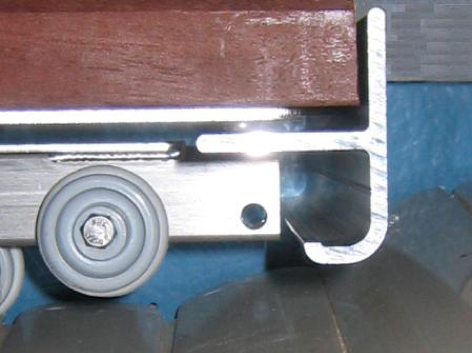

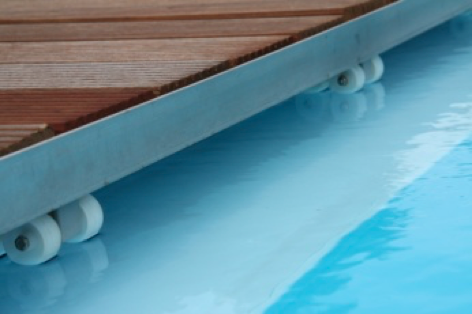

J-PROFIL AUS ALUMINIUM
Das J-PROFIL aus anodisiertem Aluminium (25µm) ist eine Alternative für das L-Profil aus Edelstahl. Das Profil ist verfügbar in einer Länge von 4,5 oder 6m.

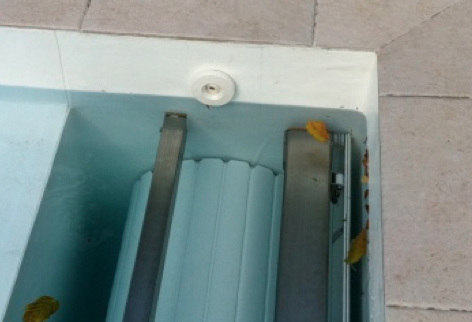

Montage UNTER WASSER:

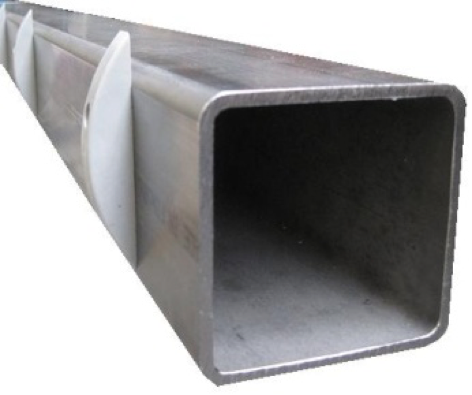

EDELSTAHL V2A-100x100mm mit Führung(*)
Dieser Sturzbalken wird in einem Unterwasserschacht montiert und hat Kunststoffteile zur Führung der Lamellen. Die Befestigungsteile für die Verschraubung an der Beckenwand sind einbegriffen.
EDELSTAHL V2A (1.4306 – AISI 304)
EDELSTAHL V4A-100x100mm mit Führung (*)
Dieser Sturzbalken wird in einem Unterwasserschacht montiert und hat Kunststoffteile zur Führung der Lamellen. Die Befestigungsteile für die Verschraubung an der Beckenwand sind einbegriffen.
EDELSTAHL V4A (1.4404 – AISI 316)
EDELSTAHL V4A-100x50mm mit Führung (*)
= Leichtere Ausführung des Sturzbalkens 100x100mm. Zu verwenden bis eine Beckenbreite von 4m.
EDELSTAHL V4A (1.4404 – AISI 316)

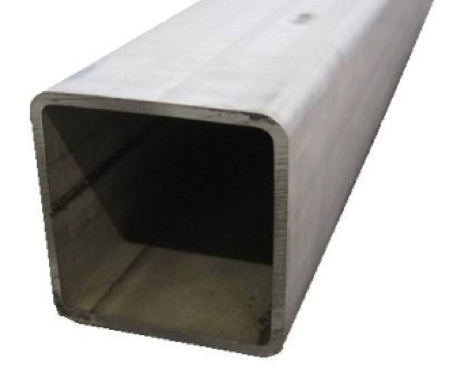

EDELSTAHL V2A-100x100mm ohne Führung (*)
Dieser Sturzbalken ohne Kunststoffteile zur Führung kann als Träger verwendet werden in einem Unterwasserschacht. EDELSTAHL V2A (1.4306 – AISI 304)
EDELSTAHL V2A-100x100mm ohne Führung (*)
Dieser Sturzbalken ohne Kunststoffteile zur Führung kann als Träger verwendet werden in einem Unterwasserschacht. EDELSTAHL V4A (1.4404 – AISI 316)
EDELSTAHL V4A-100x50mm ohne Führung (*)
= Leichtere Ausführung des Sturzbalkens 100x100mm. Zu verwenden bis eine Beckenbreite von 4m.
EDELSTAHL V4A (1.4404 – AISI 316)

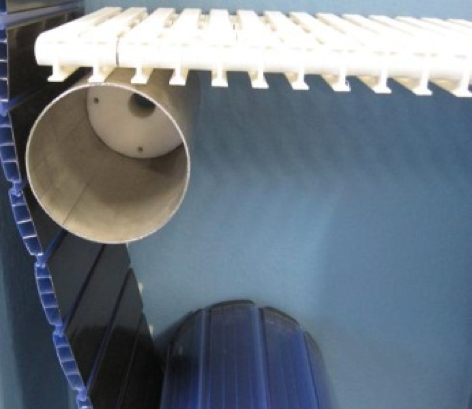

EDELSTAHL V4A-Rohr Ø 139mm
Das Rohr ist eine Alternative für den Sturzbalken mit Kunststoffführungsteilen. EDELSTAHL V4A (1.4404 – AISI 316)
L-PROFIL AUS EDELSTAHL V4A-L30x30mm (Wandbefestigung)
Das Profil kann an die Schachtwand verschraubt werden um den Deckel des Schachtes zu unterstützen. Das Profil (30x30x3mm) wird geliefert mit Bohrlöchern, Dübeln und Edelstahlschrauben für die Befestigung. EDELSTAHL V4A (1.4404 – AISI 316)
L-PROFIL AUS EDELSTAHL V4A-L50x50mm (Wandbefestigung)
Das Profil kann an die Schachtwand verschraubt werden um den Deckel des Schachtes zu unterstützen. Das Profil (50x50x3mm) wird geliefert mit Bohrlöchern, Dübeln und Edelstahlschrauben für die Befestigung. EDELSTAHL V4A (1.4404 – AISI 316)

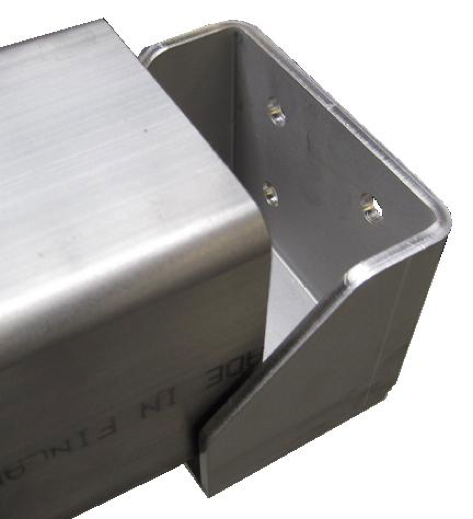

(*)Ab einer Beckenbreite (Schachtbreite) von 6m werden automatisch extra Konsolen geliefert zur Unterstützung des Sturzbalkens. Diese Konsolen kann man auch separat bestellen.

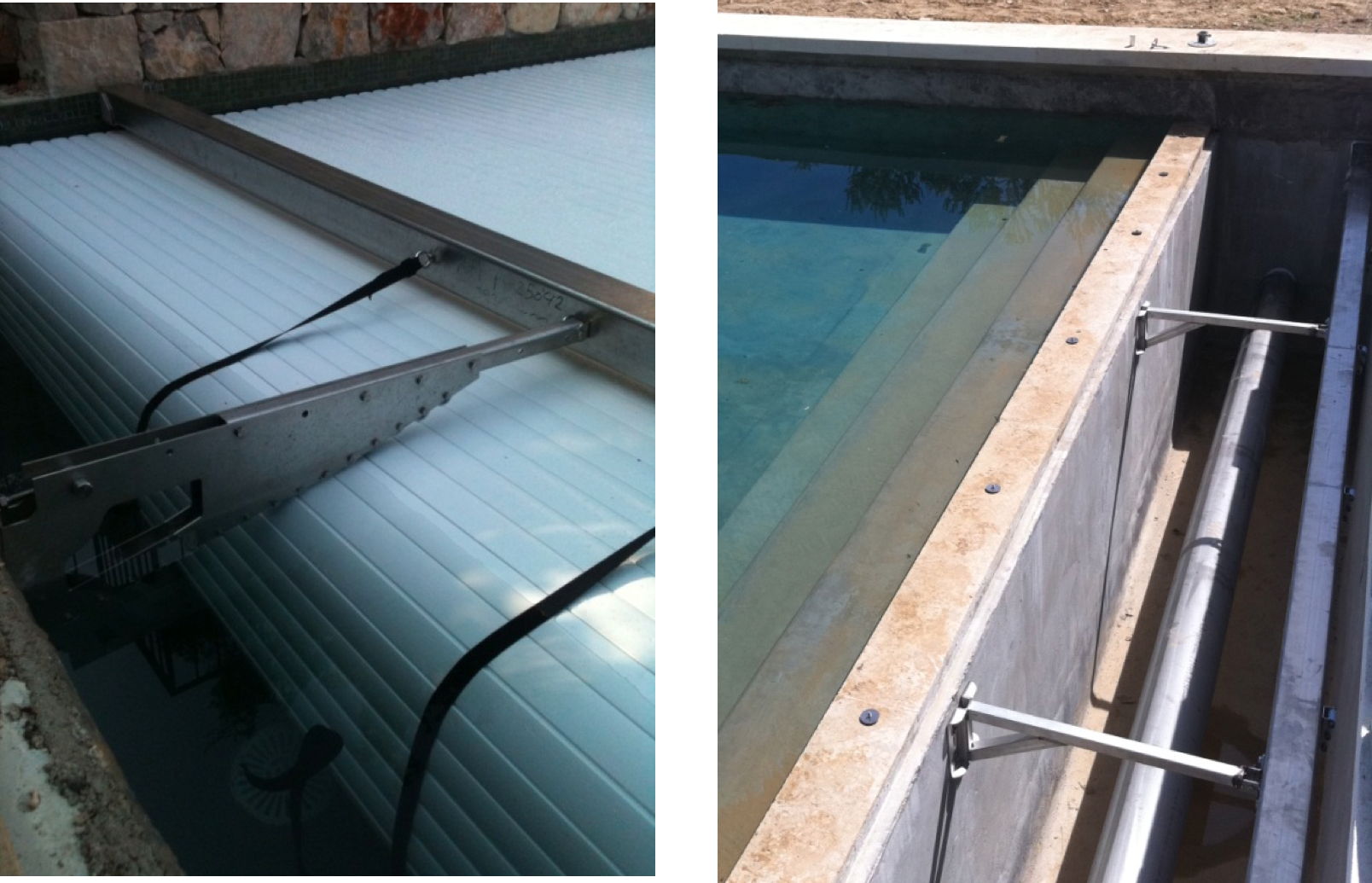

Über Wasser Unter Wasser
